设备监理师《基础及相关知识》:管道弯头防磨技术

2019-04-28 精城特瓷

1、管道弯头的防磨结构设计

  (1)活肘板的防磨弯头某种特殊结构的防磨弯头。考虑到弯头的磨损一般发生在背部,该弯头在背部设计了可拆卸的肘板。当肘板磨穿后,不必将整个弯头更换,只需将肘部四只螺丝拆下换上新的肘板即可。不仅节省了维修费用,而且省时、省力、灵活方便。如耐磨陶瓷背包弯头
  (2)梯形衬板防磨弯头将弯头肘部内壁铸成梯形结构,可使物料与弯头垂直撞击,变划痕磨损为撞击磨损,避开划损最为严重的20°~30°的碰撞角,从而可以延长弯头的使用寿命。此结构的弊端是增大了弯头的局部压损。
  (3)矩形截面防磨弯头矩形结构的弯头可使物料分散撞击肘板表面,并在管壁外侧衬有耐磨材料制成的衬板,且采用可更换结构。该结构弯头使用寿命较长,而且制造、更换方便。

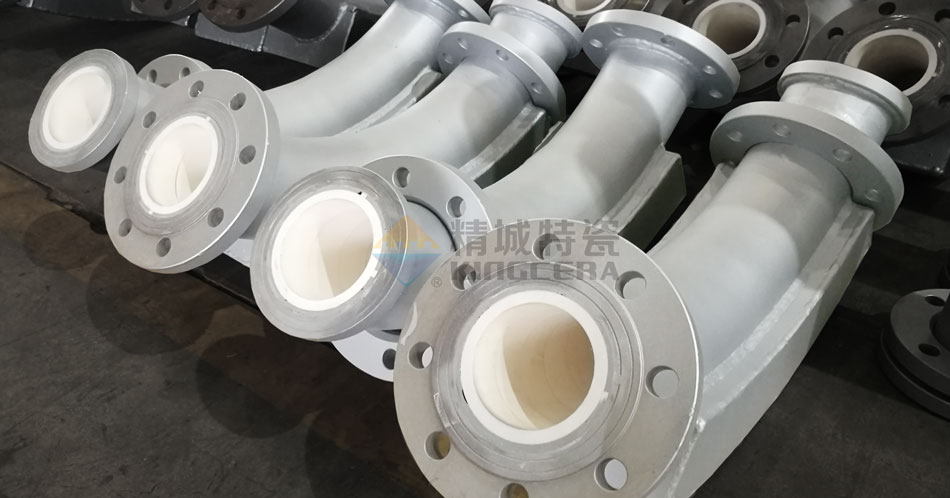

耐磨陶瓷背包弯头

2、耐磨管道弯头

   工作压力、工作温度和耐磨蚀性是选择气力除灰管道材料的主要依据。耐磨管材可分为两大类,一类是普通碳钢管,例如Q235—A.F螺旋焊接钢管、10号无缝钢管。另一类是耐磨管道,包括低合金钢管、合金铸铁管、各种耐磨陶瓷管道、陶瓷复合管、衬胶管、聚酯材料管道、铸石管道等。
