内衬整体陶瓷环波纹管道补偿器

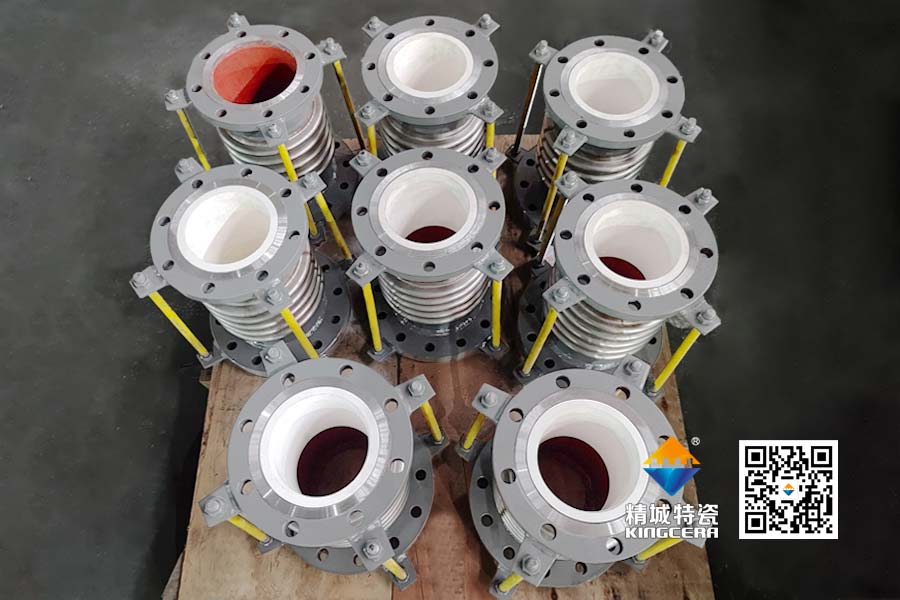

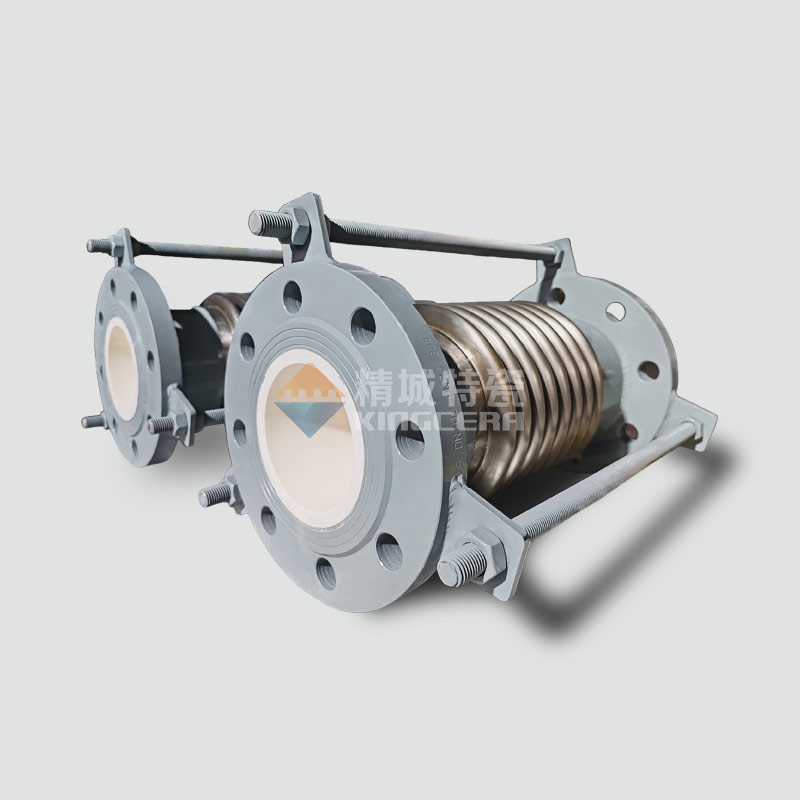

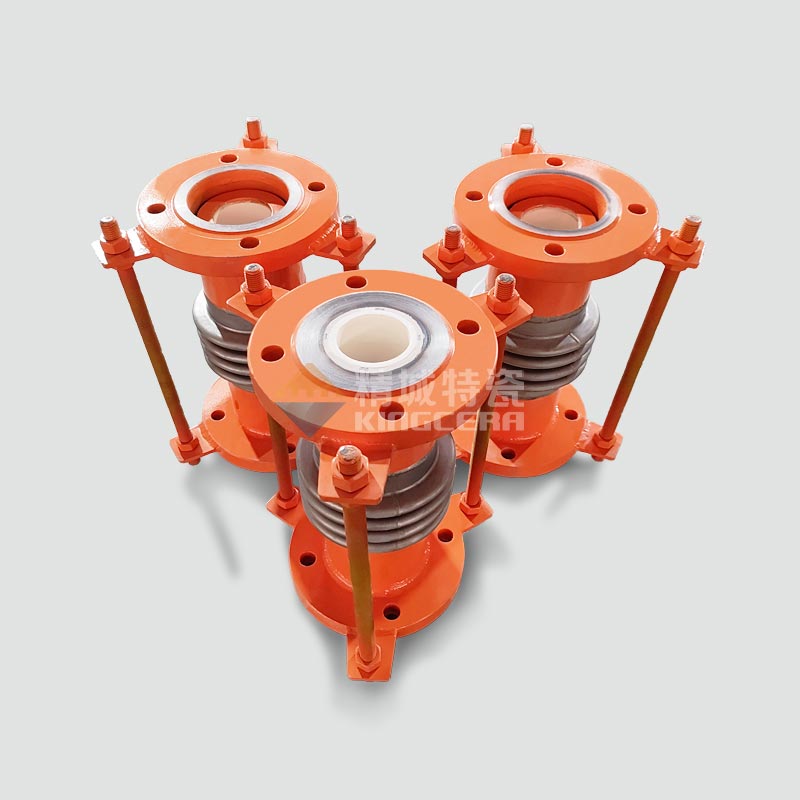

        内衬整体陶瓷环波纹管道补偿器是湖南精城特种陶瓷有限公司依托 30 余年工业防磨陶瓷技术积淀，专为高磨损、高温、高压严苛工况研发的高端管道位移补偿设备。产品由不锈钢波纹补偿主体、高强度端管、整体烧结氧化铝陶瓷环内衬及配套连接件构成，通过波纹管柔性形变吸收管道轴向、小幅横向与角向位移，同时以无缝整体陶瓷环替代传统贴片陶瓷内衬，从结构根源解决瓷片脱落、接缝冲刷、热裂剥落等行业痛点，是火电、冶金、矿山等重磨损管线的升级优选。

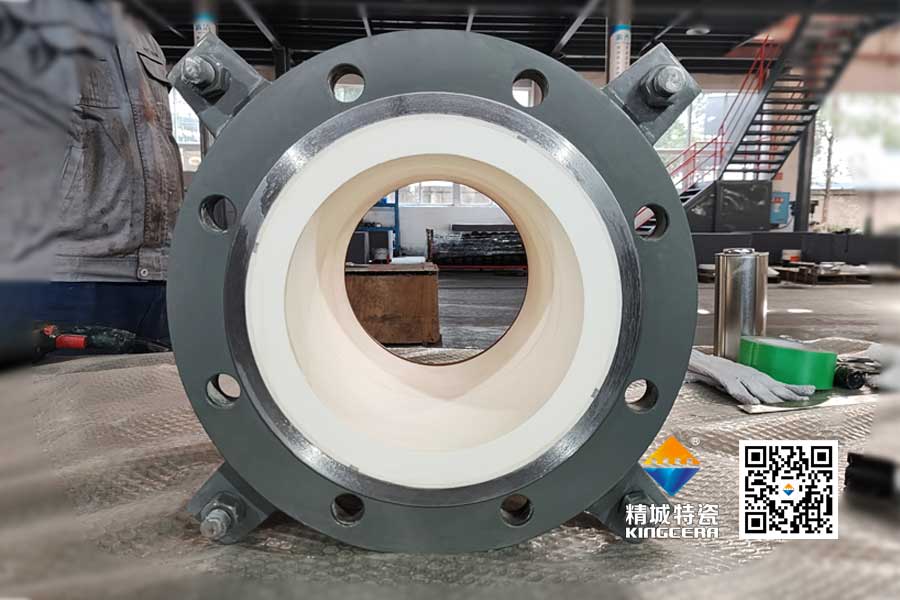

        内衬采用整体烧结高纯度氧化铝陶瓷环（Al₂O₃含量≥95%），非贴片拼接、无接缝、无间隙，内壁光滑致密，避免介质从接缝渗透侵蚀，杜绝瓷片松动、脱落、开裂风险；相较贴片陶瓷补偿器，抗热冲击与机械冲击能力提升 50% 以上，高温工况长期运行不剥落。

        整体陶瓷环维氏硬度 HV1000–1500，耐磨性远超普通钢管与自蔓燃陶瓷；可长期抵御煤粉、矿渣、灰料等硬质颗粒高速冲刷，使用寿命较传统金属补偿器提升 5-10 倍以上，大幅降低运维成本与停工检修频次。

        环形结构均匀分散介质冲击力，无局部应力集中，适配 20–30m/s 高速颗粒冲刷工况（如电厂送粉、矿山矿浆输送）；内壁无缝光滑，减少物料流动阻力，降低磨损与能耗，同时避免物料残留堵塞，适配气力输送等高要求场景。

        支持法兰、焊接、快速接头等多种连接方式，整体轻量化设计，搬运安装省时省力；可按客户管径（DN50–DN500）、压力、温度及介质特性定制规格，替换传统补偿器无需改动管线布局，适配火电、冶金、矿山、水泥、化工等全行业高磨损场景。

        电力：火电送粉管、回粉管、除灰排渣管、脱硫浆液输送管；

        矿山煤炭：洗煤管道、矿浆输送管、井下充填料管线、煤粉输送管；

        冶金：高炉喷煤管、炼钢输渣管、冶金粉料输送管；

        水泥建材：生料浆输送、煤粉输送、成品水泥气力输送管线；

        化工：煤粉、硅粉、硬质化工原料等高磨损介质输送管道。

        1、按施工图纸与说明书安装，合理设置导向与固定支架，保障补偿器定向伸缩；

        2、运输、吊装、焊接时保护波纹管，避免敲击、划伤、焊接飞溅灼伤；

        3、安装前清理管道与补偿器内异物，确保陶瓷环与波纹管正常工作；

        4、带流向标识的产品，按箭头方向安装，严禁反向装配；

        5、禁止用补偿器形变修正管道安装误差，避免结构损伤；

        6、安装完成后、系统运行前，拆除所有黄色运输固定螺杆。

        湖南精城特种陶瓷深耕防磨陶瓷 30 余年，拥有 4 万余平标准化厂房、全套精密检测设备与专业科研团队，公司通过 ISO9001、ISO14001、ISO45001 系列认证，产品远销东南亚、欧洲、澳洲、美洲等地。我们以精益求精、众志成城的企业精神，为全球客户提供高品质耐磨陶瓷解决方案，是值得信赖的设备防磨专家。

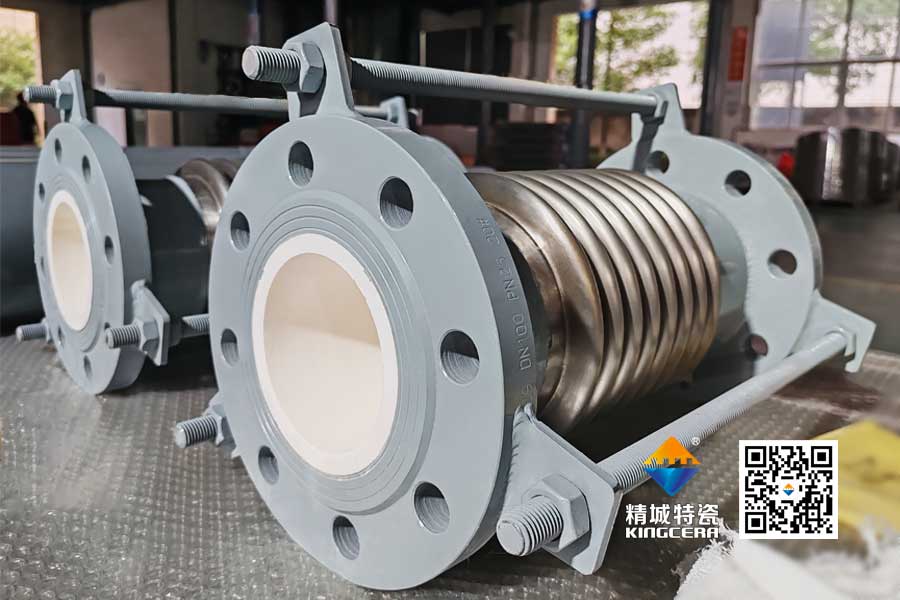

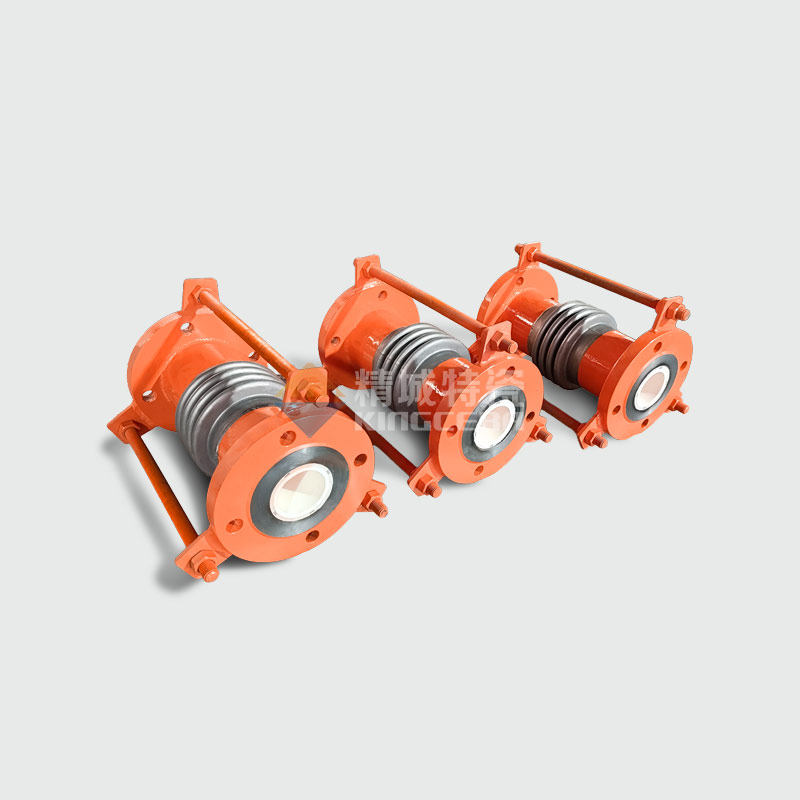

内衬整体陶瓷环波纹管道补偿器

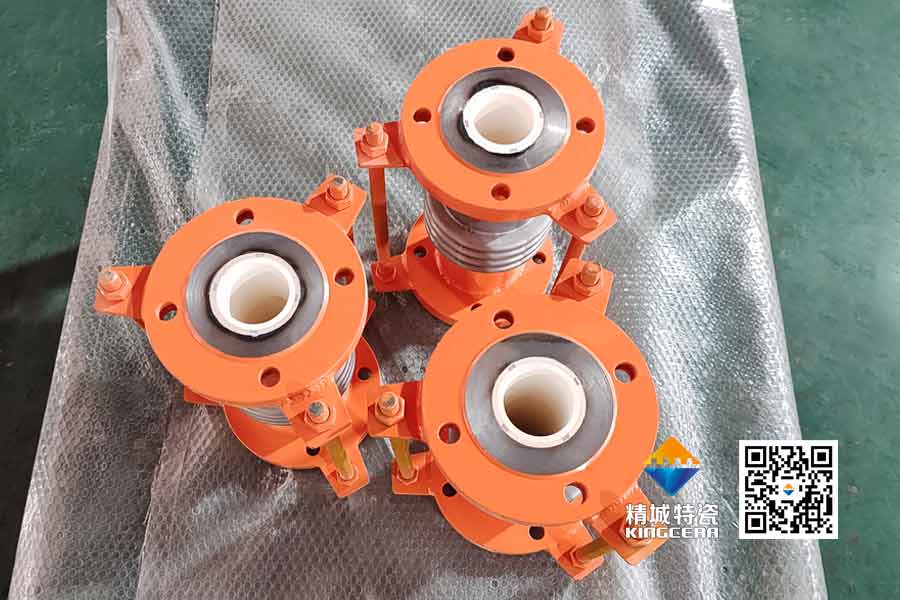

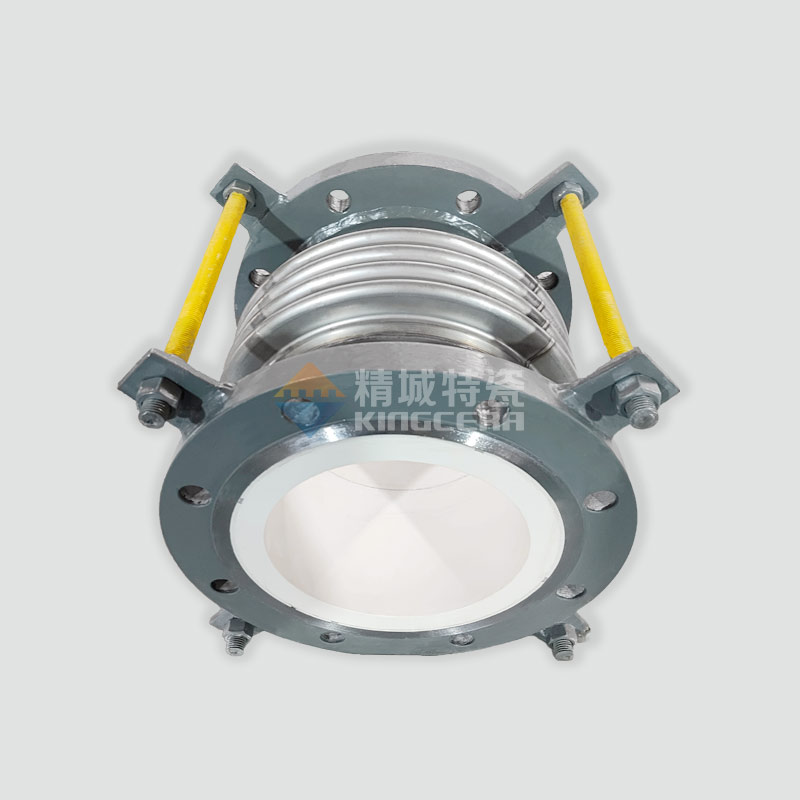

整体陶瓷环波纹补偿器
